Бестрансформаторный преобразователь напряжения

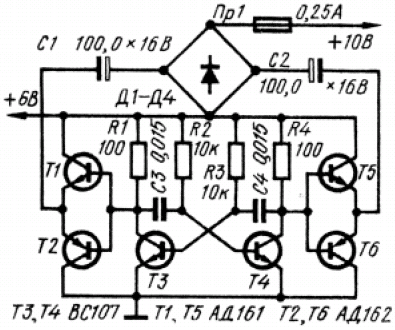

Бестрансформаторный преобразователь напряжения, схема которого приведена на рисунке, состоит из трех частей: задающего мультивибратора на транзисторах ТЗ, Т4, двух усилителей на транзисторах Т1. Т2 и выпрямителя на диодах Д1 - Д4. Рассмотрим работу преобразователя. Предположим, что в данный момент транзистор ТЗ открыт. Напряжение на его коллекторе резко уменьшается с 6В до 0. Этот импульс напряжения откроет транзистор Т2 и закроет Т1. Импульс на выходе транзистора Т2 имеет тоже напряжение и фазу, что и входной, но будет значительно усиленным по току. С эмиттера транзистора Т2 он поступает через конденсатор С1 на выпрямитель. В следующий момент транзистор Т5 закрывается, а Т4 открывается, и происходит процесс аналогичный описанному. Так как на левую и правую вершины выпрямительного моста (см. схему) поступают импульсы противоположной полярности, выпрямленное напряжение будет вдвое больше питающего, т.е. 12В.

Бестрансформаторный преобразователь напряжения

Вследствие того, что мощность, передаваемая из первичной цепи во вторичную, пропорциональна частоте, рабочая частота должна быть достаточно высокой. Транзисторы ТЗ и Т4 должны иметь одинаковые параметры. При использовании деталей с номиналами, указанными на принципиальной схеме, преобразователь обеспечивал напряжение 12В в режиме холостого хода, 11В при сопротивлении нагрузки 100 Ом, 10 В при 50 Ом. 7 В при 10 0м. Транзисторы ВС107 можно заменить КТ315, АД 161, АД162-на ГТ402, ГТ404. В выпрямителе можно использовать диоды Д226. Подробно эта схема описывается в [49].
